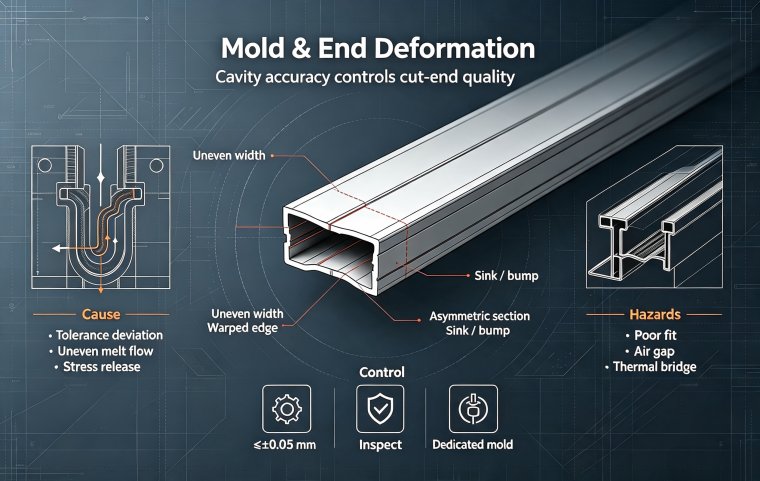

Mecanismo, características de defectos y riesgos de la deformación del extremo de la tira aislante causada por la escasa precisión dimensional del molde

La deformación del extremo de las tiras aislantes térmicas PA66GF25 constituye un defecto de calidad frecuente durante la fabricación, montaje y vida útil posterior de puertas y ventanas. Sus manifestaciones principales son extremos cortados curvados, bordes abultados, desviación de anchura, hundimiento de esquinas y asimetría del extremo. En casos graves se produce torsión local del extremo y distorsión de la sección transversal, lo que perjudica directamente la precisión de montaje de las tiras insertadas y la estabilidad estructural de los perfiles compuestos.

Las inspecciones prácticas de control de calidad de producción muestran que la causa oculta de la mayor parte de los fallos de deformación del extremo no reside en el almacenamiento, transporte u operaciones de corte posteriores, sino en deficiencias estructurales inherentes provocadas por la escasa precisión dimensional de los moldes principales de fabricación. El molde actúa como soporte de referencia para la conformación de la tira aislante térmica. Sus errores dimensionales de la boquilla, cavidades asimétricas y falta de precisión de las esquinas se concentran sobre los extremos de la tira y originan fallos de deformación del extremo persistentes y por lotes. El presente artículo analiza profundamente el mecanismo subyacente, los rasgos típicos de defecto y los riesgos de ingeniería de la deformación del extremo causada por la imprecisión del molde, y aporta referencias especializadas para la gestión de calidad productiva y la corrección de defectos.

Las tiras aislantes térmicas de PA66 se elaboran mediante moldeado por extrusión de fundido a alta temperatura. El material fundido reproduce el perfil de sección transversal a través de la cavidad del molde, y se obtienen los extremos terminados tras el conformado, enfriamiento y corte a longitud determinada. Siendo el punto de corte de la sección transversal del perfil, el extremo de la tira refleja de forma más intuitiva la precisión de conformación del molde. Un molde de alta precisión dispone de dimensiones de cavidad regulares, esquinas simétricas y salida homogénea de material por los canales de flujo. El perfil extruido mantiene una geometría de sección transversal constante en toda su extensión y genera extremos planos y bien cortados sin deformación ni desplazamiento después del corte.

Los moldes con escasa precisión dimensional suelen presentar anchura irregular de la boquilla, esquinas de cavidad desgastadas y desplazadas, resistencia desigual entre los canales de flujo izquierdo y derecho y desviación de radio en la zona de conformación del extremo. Durante la extrusión del fundido de nailon reforzado con fibra de vidrio, la velocidad de salida de material y la presión del fundido varían considerablemente según las zonas de la sección transversal, generando tensiones internas desiguales dentro del perfil. Esta tensión latente se acumula por toda la tira. En el instante del corte, la tensión se libera de inmediato y se concentra sobre el extremo de la tira, originando defectos visibles como curvatura, distorsión y desplazamiento de esquinas.

A diferencia de la zona central del perfil, limitada por su estructura integrada, el extremo de la tira aislante constituye una sección libre sin tensión ni restricciones estructurales de los segmentos adyacentes del perfil. Las diferencias de tensión derivadas de la imprecisión del molde se liberan completamente en el extremo. Esta es la razón principal por la que los defectos dimensionales del molde se manifiestan sobre todo como deformación del extremo, un defecto de conformación inherente irreversible.

Primero, deformación por desplazamiento de anchura del extremo de la tira. La desviación unilateral de las dimensiones de la boquilla del molde y el desgaste irregular de la cavidad provocan pequeñas diferencias de anchura en la sección transversal del perfil extruido. El extremo cortado presenta una anchura desigual a ambos lados. Esta deformación por desplazamiento impide el ajuste preciso con la ranura del perfil de aluminio, y suelen producirse bloqueos unilaterales y huecos desiguales al introducir la tira.

Segundo, curvatura de esquinas y deformación de bordes abultados del extremo. La escasa precisión del pulido y pequeñas irregularidades de las esquinas de la cavidad del molde generan un enfriamiento y conformación heterogéneos de las zonas de esquina durante la solidificación del fundido. Se acumula tensión local, que provoca una ligera curvatura ascendente o descendente de las esquinas tras el corte y crea defectos de borde hinchado. Después del montaje, se produce una compresión rígida contra las paredes de la ranura del perfil y se generan tensiones de montaje persistentes.

Tercero, deformación asimétrica de la sección transversal del extremo de la tira. Las estructuras de desvío de canales de flujo asimétricas y los errores dimensionales de la cavidad de calibrado originan espesores y radios distintos entre el lado izquierdo y derecho de la sección transversal del perfil. La geometría inclinada y asimétrica del extremo rompe el ajuste coordinado entre tiras aislantes térmicas y perfiles de aluminio y produce una carga excéntrica durante el montaje.

Cuarto, hundimiento local y deformación irregular del extremo de la tira. Los moldes de baja calidad tienen escasa precisión de boquilla, protuberancias de material acumulado y hoyos de desgaste dentro de la cavidad. Estos defectos se reproducen sobre la sección transversal del perfil y causan hundimientos, bultos y superficies irregulares en el extremo, lo que perjudica gravemente la precisión de contacto de los perfiles acoplados.

En primer lugar, se ve afectada la precisión de montaje y se deteriora la estabilidad del perfil compuesto. Los extremos deformados de la tira aislante térmica no consiguen deslizarse sin obstáculos dentro de las ranuras de los perfiles de aluminio. Durante la fabricación, los trabajadores suelen introducir las tiras mediante compresión forzada. Este montaje violento deforma las ranuras del perfil y retiene tensiones residuales dentro de las tiras aislantes. Cuando las puertas y ventanas entren en funcionamiento, es muy probable que aparezcan torsiones de perfil, distorsión de hojas de ventana y uniones de esquinas flojas.

En segundo lugar, el desorden de los huecos de ajuste empeora el rendimiento de sellado y ahorro energético. Los extremos deformados impiden el contacto hermético entre tiras aislantes y perfiles de aluminio. Los huecos y espacios vacíos locales crean canales invisibles de convección de aire y puentes térmicos a través de los perfiles, reduciendo drásticamente la capacidad aislante de las puertas y ventanas. El contacto irregular de las juntas de sellado genera problemas recurrentes como fugas de aire, filtraciones de agua y disminución del aislamiento acústico.

Por último, aumentan las pérdidas de material y los riesgos de asistencia postventa. Las tiras aislantes con extremos deformados no se pueden montar de forma convencional, elevando así las tasas de desecho y retrabajo y los costes de fabricación. Al tratarse de un defecto estructural inherente, la liberación continua de tensión durante su vida útil puede originar grietas del extremo y roturas prolongadas, lo que supone riesgos ocultos por lotes para el mantenimiento postventa de obras de construcción.

Primero, control estricto de la precisión de mecanizado del molde. Antes de poner en servicio moldes nuevos, se realizará una inspección completa de las dimensiones de boquilla, simetría de cavidad, precisión de esquinas y homogeneidad de canales de flujo. Todas las tolerancias del molde deberán cumplir la norma nacional de alta precisión de ±0,05 mm. Quedarán prohibidas las pruebas y producción formal con moldes que no superen el control de precisión.

Segundo, implantación de un sistema de calibración periódica de moldes. Los moldes de producción por lotes se desmontarán periódicamente para revisar el desgaste de la cavidad. Los operadores realizarán un pulido oportuno para corregir desviaciones de esquinas y soldaduras de reparación sobre puntos desgastados, evitando la deformación masiva de extremos derivada del descenso de precisión del molde.

Tercero, aplicación de la política de moldes exclusivos. Se asignarán moldes independientes para cada calibre y grado de precisión de las tiras aislantes térmicas. Queda prohibido el intercambio de moldes. De este modo se evita la falta de correspondencia entre las dimensiones de cavidad y las especificaciones de producto, responsable de los defectos de deformación durante la conformación.

La deformación del extremo de la tira aislante térmica no es un simple problema del proceso de corte. La escasa precisión dimensional de los moldes constituye la causa inherente principal de estos defectos. Las pequeñas desviaciones dimensionales, asimetrías estructurales y falta de precisión de las esquinas de la cavidad del molde se transforman en tensiones internas dentro de los perfiles, las cuales finalmente se liberan en los extremos de la tira y provocan la deformación. Controlar rigurosamente la precisión de mecanizado y conservación de los moldes para eliminar las desviaciones de tensión de conformación desde el origen es la medida esencial para evitar la deformación del extremo provocada por el molde y garantizar la precisión de montaje y la calidad de ingeniería de las tiras aislantes térmicas.
